Фізичні основи еходопплерографії серця
0
(0 ratings)
113 студентів
2 lessions Українська

Чому це важливо знати:

  • Діагностика серцево-судинних захворювань: Еходопплерографія дозволяє оцінити функцію серця, клапанів, кровотік і виявити патології, такі як стенози, регургітації чи аномалії розвитку
  • Моніторинг лікування: Лікар може використовувати цей метод для контролю ефективності терапії, наприклад, при серцевій недостатності або після хірургічного втручання
  • Безпека пацієнта: Це неінвазивний метод, який дозволяє проводити дослідження без ризику для пацієнта, що особливо важливо для регулярного спостереження

Клінічні “пастки” для лікарів:

  • Артефакти зображення: Неправильна інтерпретація артефактів, таких як реверберації або тіньові ефекти, може призвести до хибних висновків
  • Неправильна оцінка кровотоку: Використання неправильного кута Доплера може спотворити результати вимірювання швидкості кровотоку, що впливає на діагностику стенозів або регургітацій
  • Індивідуальні анатомічні особливості: Варіації в анатомії пацієнта, такі як незвичайне розташування серця або судин, можуть ускладнити отримання точних даних

Практичні навички, якими оволодіє лікар на майстер-класі:

  • Інтерпретація результатів: Навчання правильному аналізу ультразвукових зображень та допплерівських спектрів для діагностики серцево-судинних захворювань
  • Техніка проведення досліджень: Відпрацювання методики використання ультразвукового обладнання для отримання якісних зображень і точних даних
  • Розпізнавання патологій: Виявлення специфічних ознак стенозів, регургітацій, аномалій клапанів та інших патологій
  • Практичні кейси: Робота з реальними клінічними випадками для закріплення теоретичних знань
  • Оптимізація налаштувань апарату: Вивчення способів налаштування ультразвукових пристроїв для досягнення найкращої якості зображення

Програма заходу:

Фізичні основи еходопплерографії серця

Еходопплерографія — це комбінація ехокардіографії і допплерівського ультразвуку, яка дозволяє візуалізувати серце та вимірювати швидкість кровотоку
Принципи роботи: Метод ґрунтується на ефекті Доплера, що полягає у зміщенні частоти ультразвукових хвиль, відбитих від рухомих червоних кров’яних клітин. Це дозволяє визначати швидкість і напрямок кровотоку

Технічні аспекти:

Режим A (Amplitude Mode):

  • Відображає амплітуду ультразвукових сигналів, які відбиваються від тканин і структур серця
  • Цей режим надає двомірну інформацію, де віссю X є час, а віссю Y — амплітуда сигналу
  • Використовується рідше, та може бути корисним для вивчення характеристик окремих структур, таких як мітральний клапан

Режим B (Brightness Mode):

  • Показує двомірне зображення за допомогою різних градацій сірого кольору, що представляють ехо-сигнали від тканин
  • Дозволяє спостерігати анатомію серця та великих судин, а також візуалізувати патології, такі як тромби або об’ємні новоутворення
  • Це базовий режим, з якого зазвичай починається ехокардіографічне дослідження

Режим M (Motion Mode):

  • Відображає рух структур серця в часі, зокрема, дозволяє оцінити рух стінок серця і клапанів
  • У режимі M аналізується один конкретний шар (плоска проекція), що надає інформацію про швидкість та структури під час циклу серцебиття
  • Це дозволяє детально оцінити функцію серцевого м’яза, а також дослідити зміни у часі

Режими допплера
Кольоровий Допплер:

  • Використовується для візуалізації напрямку кровотоку в серцевих камерах і великих судинах
  • Різні кольори (зазвичай червоний і синій) показують напрямок руху крові: червоний — до датчика, синій — від датчика
  • Дозволяє швидко оцінити зонування шунтів, клапанних дефектів і аномалій

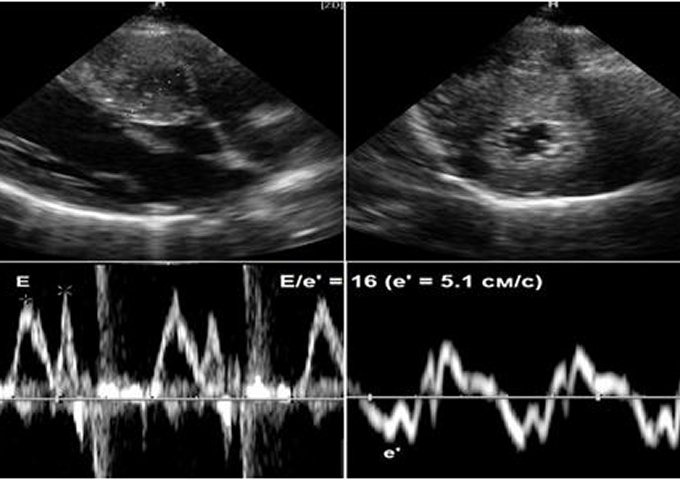

Спектральний Допплер:

  • Використовується для точного вимірювання швидкості крові в конкретних ділянках, наприклад, через клапани або у судинах
  • Подає графік (спектр), що показує швидкість потоку в часі, що дозволяє аналізувати систолічний та діастолічний потік
  • Може застосовуватися для оцінки градієнтів тиску в серцевих структурах

Пульсовий Допплер:

  • Вимірює швидкість кровотоку в специфічних точках, при цьому обираючи конкретну область дослідження
  • Оцінює швидкість у малих або специфічних судинах

Постійнохвильовий Допплер:

  • Використовує два датчики для безперервного обстеження, що дозволяє вимірювати високі швидкості кровотоку
  • Підходить для ситуацій, коли існує можливість високих швидкостей, таких як у випадку стенозу аорти

Клінічне застосування:

  • Діагностика серцевих патологій, таких як вади серця, стенози, регургітація клапанів
  • Оцінка функції міокарда та стану серцевих структур
  • Переваги методу:
    Безболісність і неінвазивність.
    Швидкість виконання обстеження.
    Можливість реального часу оцінки функції серця.
    Обмеження та недоліки:
    Залежність від кваліфікації оператора.
    Можливі артефакти та обмежена видимість у разі ожиріння або кавернозних структур.

Майбутні напрямки:

Розвиток нових технологій та програмного забезпечення для кращої обробки даних та підвищення точності діагностики.
