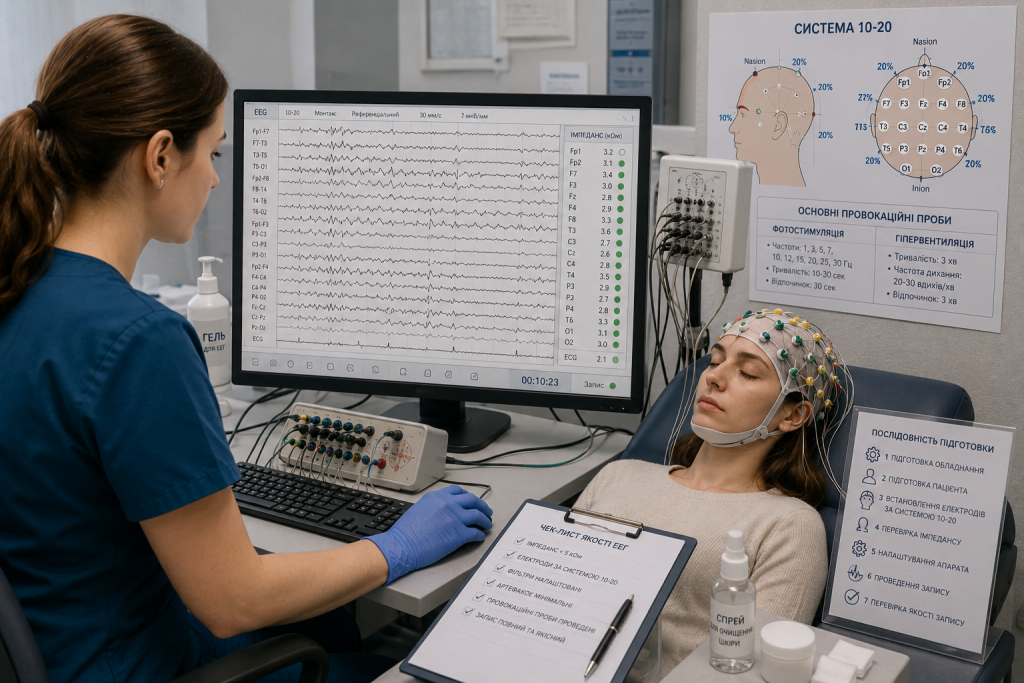

Практична електроенцефалографія: як правильно налаштувати апарат і отримати якісний запис

Якісний ЕЕГ-запис починається задовго до натискання кнопки “Старт”. Це не перебільшення. Неправильно розташований електрод чи погано підготовлена шкіра голови здатні спотворити результат так само сильно, як і сама патологія мозку, яку намагаються виявити. І найгірше в цьому те, що технічний артефакт на плівці часто виглядає доволі переконливо. Лікар, який читає запис, може прийняти його за реальну знахідку.

Міжнародна ліга боротьби з епілепсією у своїх рекомендаціях щодо рутинної ЕЕГ прямо вказує: імпеданс скальп-електрода нижче 5 кОм є оптимальним, а значення до 10 кОм ще прийнятне. Це не довільна цифра. Кожен електрод, встановлений з вищим опором, підвищує ризик артефакту. Саме тому контроль імпедансу — один із перших кроків перевірки якості запису, а не факультативна опція.

Що відбувається до того, як пацієнт сяде в крісло

Готовність робочого місця — не про акуратно розкладені провідники. Йдеться про перевірку справності самого електроенцефалографа, наявність усіх необхідних електродів, стан гелю чи пасти для контакту, чистоту приміщення від зайвих джерел електричних перешкод поблизу. Пропущений на цьому етапі дрібний технічний нюанс потім проявляється вже під час дослідження. І виправляти його доводиться, перериваючи запис.

Підготовка пацієнта впливає на якість результату сильніше, ніж здається на перший погляд. Вологе чи забруднене волосся погіршує контакт електрода зі шкірою. Втома чи, навпаки, тривога змінюють фонову активність мозку. Прийом певних препаратів здатен вплинути на картину запису так, що інтерпретувати результат стане складно навіть досвідченому фахівцю. Тому розмова з пацієнтом перед дослідженням — не формальність, а частина технічної підготовки.

Електроди: система, яка стала стандартом не випадково

Міжнародна система 10–20 отримала свою назву від принципу розміщення електродів — на відстані 10% або 20% від анатомічних орієнтирів голови. Саме цей підхід дозволяє порівнювати записи різних пацієнтів і різних досліджень одного пацієнта в динаміці, незалежно від того, хто саме проводив процедуру. Порушення системи розміщення робить запис складним для інтерпретації і практично унеможливлює порівняння з попередніми дослідженнями.

Контроль імпедансу — окрема, обов’язкова процедура перед початком запису. Високий опір на одному чи кількох електродах спотворює сигнал саме в цій ділянці, а не в усьому записі одразу. Тому проблема може лишитись непоміченою, якщо не перевіряти кожен електрод окремо. Типові помилки при встановленні: недостатнє очищення шкіри перед накладанням, нерівномірний тиск електрода, використання гелю в неправильній кількості. Кожна з них здається дрібницею. Поки не спотворить конкретну ділянку запису настільки, що діагностично значущу активність стане неможливо відрізнити від артефакту.

Налаштування апарата — там, де закладається основа для інтерпретації

Чутливість запису визначає, наскільки видимими будуть коливання електричної активності мозку. Занадто низька чутливість “згладжує” дрібні, але клінічно значущі патерни. Занадто висока — перетворює запис на суцільний шум. Фільтри низьких і високих частот відсікають частину сигналу поза межами клінічно значущого діапазону, але неправильно підібрані фільтри здатні прибрати разом із шумом і корисну інформацію.

Вибір монтажу — послідовності, у якій електроди комбінуються для відображення сигналу, — залежить від конкретної клінічної задачі. Різні монтажі по-різному підкреслюють ту саму активність. Фахівець, який розуміє логіку їхнього вибору, здатний “побачити” патологію там, де незручний монтаж її б приховав. Швидкість розгортки запису теж впливає на сприйняття: занадто швидка розгортка стискає картину і ускладнює аналіз ритмів, занадто повільна — розтягує запис так, що короткі патерни губляться візуально.

Що відбувається під час самого запису

Технічні проблеми варто вміти розпізнавати в реальному часі, а не постфактум під час аналізу готового запису. Ознаки поганого контакту електрода — специфічні й доволі впізнавані для того, хто знає, на що дивитись. Електричні перешкоди від сусіднього обладнання чи мережі живлення мають один малюнок на плівці. Фізіологічні перешкоди — рух очей, моргання, м’язова напруга — зовсім інший. Плутанина між цими двома категоріями артефактів і реальною патологічною активністю мозку — одна з найпоширеніших причин хибної інтерпретації запису.

Провокаційні проби: коли спокійного запису недостатньо

Фотостимуляція і гіпервентиляція застосовуються тоді, коли патологічна активність мозку не проявляється у стані спокою, але може бути спровокована певним навантаженням. Кожна проба має власний протокол проведення і власні вимоги до документування результату. Фіксувати варто не лише сам факт проведення проби, а й точний момент появи будь-яких змін на записі відносно початку стимуляції.

Перевірка до і після

Алгоритм перевірки перед початком дослідження і після його завершення — це не дублювання одного й того самого, а дві різні за змістом процедури. Перед стартом перевіряється готовність обладнання і якість контакту електродів. Після завершення — цілісність усього запису, наявність артефактів, які варто задокументувати, і відповідність отриманого матеріалу мінімальним вимогам для подальшої інтерпретації лікарем. Пропуск другого етапу означає, що технічну проблему виявить вже лікар, який читає готовий запис. А виправити її на той момент уже неможливо.

Висновок

Якість ЕЕГ-дослідження визначається задовго до моменту, коли лікар сідає аналізувати готовий запис. Правильне налаштування апарата, коректне розміщення електродів за системою 10–20, контроль імпедансу і вміння відрізнити технічний артефакт від реальної активності мозку — навички, від яких напряму залежить, чи можна довіряти діагностичному висновку.
